製造業において品質向上とコスト削減を両立することは、企業の競争力を左右する重要な課題です。
特に部品加工では微細な寸法誤差が避けられず、これらが組み立て後の製品性能にどう影響するかを予測することが求められています。
そのようななか、設計段階での問題発見と改善を可能にする公差解析の導入が製造現場で活用されるケースがあり、試作回数の削減や不良品発生の防止に大きな効果を発揮しています。
一方で、公差解析を効果的に活用するためには適切な解析手法の選択や実施手順の理解が不可欠です。
この記事では、公差解析の基本的な仕組みから導入メリット、具体的な成功事例、実施時の注意点まで、製造現場で役立つ実践的な情報を解説します。
公差解析とは？
公差解析とは、製品を作る際に避けられない部品のばらつきが、完成品全体にどのような影響を与えるかを事前に計算する技術です。
どんなに精密な加工を行っても、部品の寸法には微細な誤差が生まれます。そこで公差解析では、各部品の誤差を積み上げて計算し、組み立て後の製品が設計通りの性能を発揮できるかを予測します。
この解析により、例えば部品同士が干渉して組み立てられない問題や、ボルト穴の位置がずれて締結できない不具合などを製造前に発見できるのです。
また、外観品質の悪化や機能不良も事前に防げるため、試作回数の削減やコスト最適化にも大きく貢献します。
製造現場では「作ってみないと分からない」という状況を避けるための重要な設計手法として活用されており、品質向上と効率的なものづくりを実現する基盤技術となっています。
公差解析の導入による3つのメリット
公差解析導入によるメリットとして、以下の3つがあげられます。
- 設計への手戻り削減と開発期間短縮
- 品質向上と不良率の大幅低下
- 加工コストの最適化と削減
順番に解説していきます。
メリット1：設計への手戻り削減と開発期間短縮
公差解析を事前に行うことで、設計段階で起こりうる問題を予測し、設計への手戻りを大幅に削減できます。
従来は製品を実際に組み立ててから初めて発覚していた寸法の不具合や組み立て不良を、図面作成の段階で発見できるためです。
また、試作品や不良品の製作回数も減らせるため、開発スケジュールの遅延を防止し、プロジェクト全体の進行がスムーズになります。
さらに、製造現場との事前すり合わせも効率化され、量産開始までの期間を大幅に短縮できる効果も。
定量的な数値に基づく設計判断により、経験や勘に頼らない根拠のある設計が可能となり、技術者の育成や設計ノウハウの蓄積にも貢献しています。
メリット2：品質向上と不良率の低下
公差解析により、最悪のケースでも製品が正常に組み立てられるかを事前に検証できるため、組み立て不良や手直し、部品廃棄といった無駄な不良品を大幅に減らせます。
品質レベルを数値で見える化することも可能です。
また、外観品質の悪化や動作ガタなどの問題も事前に防げるため、最終的に顧客に届ける製品の性能と耐久性が安定し、市場での信頼性向上にもつながります。
公差解析は単なる計算ツールではなく、品質管理の基盤を支える重要な技術といえるでしょう。
メリット3：加工コストの最適化と削減
公差解析を活用することで「どの部分は緩い公差でも問題ないか」「どの箇所だけは厳密な精度が必要か」を科学的に判断できるため、加工公差のバランス調整が可能です。
必要以上に厳しい公差設定は高価な加工機や工具を必要とし、加工費用を無駄に押し上げてしまいますが、公差解析により適正な精度レベルを設定することで、コストを抑えつつ性能をしっかり確保できます。
さらに、過剰品質による工程不良率の削減や検査負荷の軽減により、製造全体の効率化も期待できます。
公差解析は品質とコストの最適なバランスを実現する、現代のものづくりに欠かせない設計手法なのです。
公差解析導入の成功事例3選
ここからは、実際に公差解析を導入した企業の実例を紹介していきます。
順番に見ていきましょう。
事例1：精密機器メーカーでの組立品質向上と製造コスト削減
ある精密機器メーカーでは、複雑な内部機構を持つ製品の組み立て工程において、部品の位置ずれや干渉問題が頻発していました。
そこで公差解析ツールを導入し、硬貨処理部などの重要な機構部分で事前に公差シミュレーションを実施したところ、組み立て品質が大幅に向上。
従来は現場での調整や手直し作業が多く発生していましたが、設計段階で問題箇所を特定できるようになったため、製造時のロスコストを大幅に削減できました。
また、品質管理部門との連携も強化され、不良品の発生率も大きく減少しています。
現在では機能生産技術部が中心となって、継続的な公差解析の取り組みを進めており、製品全体の信頼性向上に寄与しています。
事例2：産業機械メーカーでの設計プロセス改革と調整作業の効率化
製薬設備や産業機械を製造するメーカーでは、従来の設計手法では組み立て時にあちこちで調整が必要になる問題を抱えていました。しかし公差解析ツールの導入により、部品の累積誤差を事前に計算し、調整が必要な箇所を明確に特定できるように。
その結果、「ここだけ調整すればよい」という局所的な調整設計が実現し、従来のように複数箇所での微調整や削り直しが不要になりました。
さらに、部材の分割方法や加工手順も公差解析の結果に基づいて最適化され、溶接や組み立て作業の効率が大幅に向上しています。
現在では設計レビューでの意思決定も迅速化され、量産品以外でも公差解析の効果を実感できる設計プロセスが確立されています。
事例3：自動車部品メーカーでの新規開発における品質リスク低減
自動車の変速機部品を製造する企業では、新規開発プロジェクトにおいて溶接部品のギャップ不具合や量産後の手直しが多発していました。
そこでCAD連携型の公差解析ツールを新規開発の初期段階から導入し、リスク部位を設計段階で見える化する取り組みを開始しました。
その結果、問題の早期発見により設計変更コストを大幅に削減し、品質不良率も従来に比べて大きく改善。
また、サプライヤーと設計部門との情報共有にも公差解析の結果を活用することで、製造現場との連携も強化されています。現在では他の自動車部品開発でも同様の手法が展開され、開発全体の効率化と品質向上の好循環が生まれています。

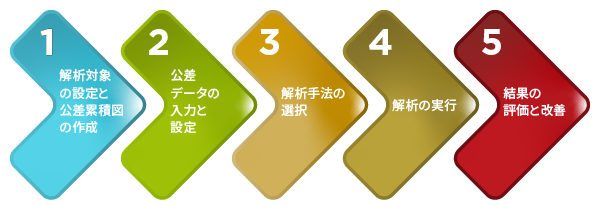

公差解析の実施手順5ステップ
導入までの手順は、以下の5ステップに分けられます。
- 解析対象の設定と公差累積図の作成
- 公差データの入力と設定
- 解析手法の選択
- 解析の実行
- 結果の評価と改善
順番に解説していきます。
ステップ1：解析対象の設定と公差累積図の作成
公差解析の最初のステップでは、製品の組み立て状態を分析し、どの部分の隙間や位置関係を調べたいかを明確にします。
次に、解析したい寸法を中心として部品同士の接触関係を図面上で整理し、公差累積図を作成しましょう。この図では、解析対象となる寸法から各部品をたどっていき、一周ループするような矢印の線を描いて部品間の関係性を視覚化します。
また、計算時の混乱を避けるため、上方向や右方向をプラスとするなど、統一された方向の基準を決めておくことが重要です。
製品の組み付け工順に従ってアセンブリを作成し、どの部品がどの順番で組み立てられるかを整理することで、後の解析作業がスムーズに進められます。
ステップ2：公差データの入力と設定
作成した公差累積図を基に、解析に必要な各部品の寸法と公差値を抽出し、解析ツールに入力していきます。
CADシステム上で既に公差情報が設定されている場合は、それらを自動認識させることも可能ですが、不足している公差については手動で追加する必要があります。
機能や性能から管理値を決めて部品に公差を振り分け、社内や業界の技術標準を参照して適切な公差を設定しましょう。
片側公差が存在する場合は±公差に変換し、形状公差や位置公差なども含めて統一的に扱えるよう整理します。
また、どの部品のどの部位がどの部品のどの部位へ組み付くかの拘束条件を明確に設定し、解析の前提条件を固めます。
ステップ3：解析手法の選択
公差解析では、計算方法として大きく「ワーストケース法」と「統計計算法（RSS法）」の2種類から選択する必要があります。
ワーストケース法は、全ての部品の公差が最悪状態で組み立てられた場合を想定し、公差幅をそのまま積み上げて計算する方法です。
一方、RSS法（二乗和平方根法）は、分散の加法性を利用して統計的にばらつきの幅を予測する計算方式で、現実的な確率を考慮した解析ができます。
解析の目的や製品の重要度、リスク許容度などを考慮して適切な手法を選択し、解析ツール上で設定を行います。
ステップ4：解析の実行
設定が完了したら、解析ツール上でシミュレーションを実行し、部品間の取り合いや累積公差を数値化します。
組み立て性や性能への影響を確認するため、最終的に求めたい検証部位を設定し、複数箇所の解析を同時に実行することも可能です。解析中は、各部品がどの程度ばらつきに寄与しているかを計算し、総合的な寸法の変動範囲が算出されます。
3次元公差解析ツールを使用する場合は、形状公差や姿勢公差なども含めた複雑な解析が自動的に処理されます。
解析の実行時間は製品の複雑さやコンピューターの性能によって異なりますが、従来の手計算に比べて大幅な時間短縮が期待できるでしょう。
ステップ5：結果の評価と改善
解析結果では、最大と最小の公差積み上げ値が設計目標や組み立て要件を満たしているかを確認しましょう。
各部品の寄与率を分析し、製品全体のばらつきに大きく影響している部品を特定することで、改善すべき箇所の優先度を決められます。
目標値を満たしていない場合は公差の寄与率を参考にしながら、コストと品質のバランスを考慮した公差再分配を実施します。
最適な公差となるまで設定変更と解析を繰り返し、検証を続けることが重要です。
最終的に得られた解析結果は、色分けやグラフ表示などで視覚化され、設計チーム全体で問題点を共有し、合意形成を進めるための資料として活用されます。
公差解析を行う際の3つの注意点
注意点としては、以下の3つがあげられます。
- 公差設定と計算手法の適切な選択
- 解析対象と範囲の明確化
- コストと品質のバランス調整
順番に見ていきましょう。
注意点1：公差設定と計算手法の適切な選択
公差解析を実施する際、最も重要な注意点は計算手法の選択です。
統計計算（二乗和平方根法）を使用する場合、ばらつきが正規分布に従い、公差域の中心に分布の平均値が来ることが前提となります。また、計算に含める公差値の工程能力指数を統一し、すべてCp=1（3σ）とするなど条件を揃える必要があります。
さらに、片側公差や上下限公差は必ず±公差へ変換し、計算に含める寸法の方向（ベクトル）は求める値の方向と一致させなければなりません。
一方、ワーストケース法では評価寸法が最悪（最大／最小）になる場合を想定し、個々の寸法ばらつきの組み合わせで最悪パターンを考える必要があります。
製品の安全性要求や生産量を考慮して、適切な解析手法を選択することが成功の鍵となります。
注意点2：解析対象と範囲の明確化
公差解析では、解析対象を明確に定義し、適切な範囲設定を行うことが極めて重要です。
公差累積図を作成する際は、上方向をプラス、右方向をプラスとするなど、統一された方向基準を設定し、混乱を避ける必要があります。
解析範囲が広すぎると計算時間が長くなり、結果が複雑になるため、製品の機能や品質に直接影響するクリティカル寸法のみを抽出することが大切です。
また、重要度の高い部品や機能から先に解析を進めることで、効率的な問題発見と改善が可能になります。
単に寸法を細かく指定するのではなく、組み立て後にきちんと機能するうえで本当に重要な寸法だけを「クリティカル寸法」として特定し、顧客やエンドユーザーの視点で必要性を検証することが求められます。
注意点3：コストと品質のバランス調整
公差解析には、コストと品質の適切なバランス調整も必要です。
過度に厳しい公差設定は特別な切削加工や高精度な検査を必要とし、製造コストを無駄に押し上げてしまいます。逆に甘すぎる公差設計は機能不良や市場不良、信頼性低下の要因となり、結果的に高いコストを招くことになります。
現場の実情を無視した形式的な公差設定ではなく、設計側と製造側の強固な協力体制のもとで、実際の加工能力や品質要求を考慮した現実的な公差を設定することが不可欠です。
また、過去製品の公差をそのまま採用したり、勘に頼った決定ではなく、公差解析の結果に基づいた科学的な根拠を持って最適化を図ることで、大きなコスト削減効果を実現できます。
公差解析の今後の展望
公差解析の技術は今後、AIと3次元CADの融合により大きな進化を遂げるでしょう。
特に人工知能による自動公差設定や、過去のデータ学習に基づく最適化提案により、設計者の経験に頼らない効率的な公差設計が実現されるでしょう。
また、3次元公差解析ツールがCADシステムに完全統合され、設計と同時にリアルタイムで解析できる環境が整備されています。
さらに自動車産業や電機産業を中心として、業界横断での公差設計標準化が進み、グローバルサプライチェーン全体でのデジタル公差管理が必須となる流れが加速しています。
今後は設計情報の資産化により、企業の競争力そのものを決定づける重要な技術基盤として発展していくでしょう。
まとめ
公差解析は、製品製造における部品のばらつきが完成品全体に与える影響を事前に計算・予測する技術です。
この解析により組み立て不良や機能不良を製造前に発見でき、試作回数の削減やコスト最適化を実現します。
導入による主要メリットは以下の通りです。
| メリット | 詳細 |
|---|---|
| 設計手戻り削減 | 開発期間短縮、試作品削減 |
| 品質向上 | 不良率大幅低下、組み立て品質安定 |
| コスト最適化 | 適正な公差設定による製造費削減 |
実施手順は5ステップで構成されます。
- 解析対象設定と公差累積図作成
- 公差データの入力と設定
- 解析手法の選択（ワーストケース法・RSS法）
- 解析の実行
- 結果の評価と改善
導入時の注意点として、計算手法の適切選択、解析対象範囲の明確化、コストと品質のバランス調整が重要です。
統計計算では正規分布の前提条件を満たし、製品の安全性要求に応じて手法を選択する必要があります。
今後はAIと3次元CADの融合により自動公差設定が実現し、リアルタイム解析や業界標準化が進展する見込みです。
公差解析は現代のものづくりに欠かせない基盤技術として、さらなる発展が期待されています。
