熱処理炉とは？4つの種類とその特徴や選定のポイントも解説

製造業において、金属部品の品質向上は企業競争力の根幹を成す重要な要素となっています。

特に自動車部品や精密機械部品では、強度や耐久性などの物理的特性が製品性能を大きく左右するでしょう。

これらの特性を効率的に改善する技術として、熱処理炉の重要性が年々高まっているのが現状です。

しかし、熱処理炉には燃焼炉や電気炉、バッチ式や連続式など多様な種類があり、適切な選定には豊富な専門知識が求められます。

この記事では、熱処理炉の基本的な仕組みから種類別の特徴、導入時の選定ポイント、実際の成功事例まで、製造業の現場で即座に活用できる実践的な情報を詳しく解説します。

熱処理炉とは？

熱処理炉とは、金属や材料を高温で加熱した後に冷却して、材料の性質を改善する専門的な設備です。

鋼やアルミニウムなどの金属を一定の温度まで加熱し、適切に冷却することで、硬さや強度、柔軟性といった特性を自在にコントロールできます。

製品の形を変えることなく、材料の内部構造だけを変化させられる点が大きな特徴といえるでしょう。熱処理炉は加熱機能と冷却機能を組み合わせた構造になっており、焼入れや焼戻し、焼きなましなど様々な処理を自動的に行えます。

特に自動車や機械部品など、高い品質が求められる製造業では欠かせない設備として位置づけられています。温度や時間を精密に管理できるため、品質の安定化と生産効率の向上を同時に実現し、競争力のある製品づくりを支える重要な役割を担っています。

熱処理炉4種類とその特徴

熱処理炉は用途や生産方式に応じておもに以下の4種類に分類されます。

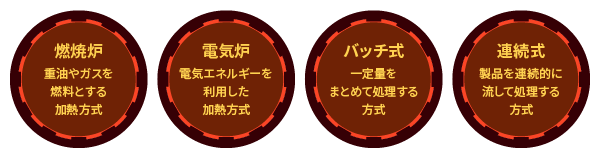

• 燃焼炉：重油やガスを燃料とする加熱方式
• 電気炉：電気エネルギーを利用した加熱方式
• バッチ式：一定量をまとめて処理する方式
• 連続式：製品を連続的に流して処理する方式

順番に見ていきましょう。

種類1：燃焼炉

燃焼炉は重油やガスなどの燃料を燃やして熱を発生させる熱処理炉で、製造業で最も広く使用されている加熱方式です。

燃焼炉には直接バーナーで製品を加熱する直接加熱方式と、外部で高温にした燃焼ガスを炉内に送り込む間接加熱方式の2種類があります。直接加熱方式は燃料効率が良く短時間で高温に達するため、大型の製品や急速加熱が必要な場合に適しています。

一方、間接加熱方式は製品に燃焼ガスが直接触れないため、表面の酸化や汚染を防げる利点があります。燃料コストは電気に比べて安価な場合が多く、特に大量生産や高温処理が必要な製造業では経済的なメリットが大きいのが特徴です。

種類2：電気炉

電気炉は電気エネルギーを熱に変換して加熱を行う熱処理炉で、精密な温度制御が可能な点が最大の特徴です。基本的な電気抵抗による加熱方式のほか、高周波誘導加熱やアーク加熱、電子ビームやプラズマ加熱など多様な技術に対応しています。

電気炉は燃焼ガスが発生しないため炉内の雰囲気を清潔に保て、酸化や脱炭を嫌う高品質な熱処理に向いています。温度の上昇や下降を細かく制御できるため、複雑な温度パターンが必要な特殊な熱処理にも対応可能です。

初期設備費は燃焼炉より高くなる傾向がありますが、メンテナンス性が良く、環境規制が厳しい地域での導入も容易な利点があります。

種類3：バッチ式

バッチ式は一定量の製品を炉内に投入してまとめて熱処理を行う方式で、多品種少量生産に最適な処理方法です。毎回プロセス条件を変更できるため、材質や形状が異なる様々な製品に対して柔軟な対応が可能です。

代表的なバッチ式には箱型炉（マッフル炉）があり、各種部品の焼入れや焼戻しなど幅広い熱処理に利用されています。中身を入れ替えるたびに装置のメンテナンスを行えるため、こまめな点検が必要な熱処理にも向いています。

ただし、加工のたびに炉の扉を開け閉めする必要があるため、熱が逃げてしまったり待ち時間が生じたりしやすく、連続炉に比べると効率が劣ってしまうケースもあるでしょう。

種類4：連続式

連続式は製品を連続的に炉内に投入し、コンベアやローラーで搬送しながら熱処理を行う方式で、同一製品の大量生産に適しており、多数の製品を効率的に処理できる特徴があります。

搬送方法によってローラハース形炉、メッシュベルト形炉、シェーカーハース形炉など様々な種類があり、製品の形状や重量に応じて選択されます。

入口と出口が分かれているため製品を連続投入でき、24時間稼働による大幅な生産能力向上を実現できます。設備の初期費用はバッチ式より高くなりますが、大量生産時の単位あたりコストは大幅に削減可能です。

自動化との親和性が高く、人件費削減と品質の安定化を同時に達成できる点が製造業にとって大きな魅力となっています。

熱処理炉導入を成功させる3つのステップ

熱処理炉導入を成功させる手順は、大きく以下3つのステップに分けられます。

1.現状分析と最適な設備選定
2.設置環境とメンテナンス体制の整備
3.運用開始後の効果測定と改善

順番に解説していきます。

ステップ1：現状分析と最適な設備選定

熱処理炉導入の第一歩は、自社の生産状況を正確に把握し、最適な設備を選定することです。

現在の電力使用量を「見える化」し、どの時間帯やどの工程で無駄が発生しているかを特定することで、導入効果を最大化できます。生産品目や処理量に応じて、電気炉と燃焼炉のどちらが適しているかを慎重に検討する必要があります。

電気炉は熱効率が良くCO2排出量の削減が期待できる一方、燃焼炉は現在広く使われている方式で、

• 灯油
• LPG
• 重油
• 都市ガス

など多様な熱源に対応可能です。

また、多品種少量生産にはバッチ型、大量生産には連続式が適しており、生産方式に合わせた選択が重要となります。

ステップ2：設置環境とメンテナンス体制の整備

設備選定後は、設置環境の整備とメンテナンス体制の構築が重要になります。

設置スペースについては平面的な広さだけでなく、高さ方向のスペースも考慮する必要があり、築年数が経っている工場では図面が残っていない場合もあるため、導入担当者自らが実測を行うことが推奨されます。

限られた空間を有効活用することで、作業者が動きやすい通路を確保し、工具や材料などの置き場所をしっかりと用意することも考慮するべきです。

メンテナンス性では、作業の容易さや大型修繕への対応が挙げられ、酸化物除去、炉内清掃、炉体補修、耐火物補修といった大型修繕から消耗部品の交換まで、豊富なメンテナンス実績を持つメーカーの選定が安定した高品質な処理を実現します。

導入メーカーのメンテナンス実績も熱処理炉導入における重要なポイントの一つとなります。

ステップ3：運用開始後の効果測定と改善

熱処理炉の導入効果を最大化するには、運用開始後の継続的な効果測定と改善活動が欠かせません。

実際の成功事例として、ある企業では生産計画に合わせて必要なタイミングでのみ炉を稼働させるスケジュール見直しと、燃焼効率を高めるための燃料と空気の比率最適化により、エネルギーコストを削減しています。

別の企業では熱処理炉にIoT技術を導入し、温度や燃焼効率、稼働時間などを細かく記録・分析することで改善点を特定し、異常検知アラートシステムで無駄な稼働を防ぐことに成功しました。

定期的な清掃とメンテナンスも効率維持には欠かせず、炉内の汚れやスケールの蓄積は熱の伝わりを悪化させ、より多くのエネルギーを必要とする原因となるため注意が必要です。

運転時間の見直しにより生産スケジュールを最適化し、待機時間や準備運転の時間を短縮することで、無駄なエネルギー消費を抑制できます。

おさえるべき熱処理炉選定の5つのポイント

熱処理炉を選定する際に押さえるべき重要なポイントは以下の5つです。

• 必要な温度範囲と温度制御の精度を確認する
• 熱源の種類（電気炉か燃焼炉か）を適切に選択する
• 生産量に応じた炉の形式（バッチ式か連続式か）を決める
• 処理する材料の特性との適合性を検討する
• 安全機能とエネルギー効率を両立させる

順番に解説していきます。

ポイント1：必要な温度範囲と温度制御の精度を確認

熱処理炉選定において最も重要な要素は、処理に必要な温度範囲と制御精度の確認です。

熱処理炉は用途に応じて、

• 低温炉（700℃まで）
• 汎用炉（700〜1050℃）
• 高温炉（1000〜1400℃）

に分類されており、処理する材料や目的に応じて適切な温度帯を選ぶ必要があります。

例えば、焼入れには高温が必要ですが、低温焼戻しでは±2℃程度の高精度な温度制御が求められます。

炉内の温度分布も重要で、処理品のすべての部分が均一に加熱されるよう、適切な設計と断熱性能を持つ炉を選択しなければなりません。

温度制御の精度が不十分だと、製品の物理的特性にばらつきが生じ、品質不良の原因となってしまうでしょう。

ポイント2：熱源の種類（電気炉か燃焼炉か）を適切に選択する

熱処理炉の熱源は大きく電気炉と燃焼炉の2種類に分けられ、それぞれ異なる特徴を持っています。

電気炉は電気抵抗による加熱で、温度制御が非常に精密であり、環境に優しくクリーンな工程が特徴です。

一方、燃焼炉は重油やガスの燃焼による加熱で、高温を実現しやすく、大型の処理品や大量生産に適しています。

電気炉の中でも、

• 抵抗加熱
• 高周波誘導加熱
• レーザー加熱

など様々な方式があり、処理品の形状や材質に応じた方式を選択可能です。

燃焼炉では、直接バーナーで加熱する方式のほか、外部で高温化した燃焼ガスを炉内に送り込む間接加熱方式も。

ポイント3：生産量に応じた炉の形式（バッチ式か連続式か）を決める

生産量と処理品の特性に応じて、バッチ式と連続式のどちらを選ぶかが重要な判断ポイントとなります。

バッチ式は一度に特定量の材料を処理するタイプで、多品種少量生産や小ロット生産に最適で、炉内温度と時間を正確に制御できる利点があります。

連続式は材料を連続的に供給しながら処理するため、大量生産に向いており、自動化が進んでいるため高い生産性と効率を実現します。

生産計画と投資効果を十分に検討して、最適な炉形式を選択する必要があります。

ポイント4：処理する材料の特性との適合性を検討する

処理する材料の種類と特性に応じて、適切な熱処理炉を選択することが品質確保の鍵となります。

アルミニウム、鋼材、銅など、各材料には最適な熱処理プロセスがあり、材料の特性を最大限に引き出すためには微細な温度管理や適切な処理時間が必要です。

例えば、鋼材の焼入れにはガス炉や電気炉が適している一方、アルミニウムの処理には表面酸化を防ぐために真空炉が推奨されます。材料に付随する不純物や合金成分も考慮する必要があり、炉内の雰囲気ガスの選択も重要な要素となります。

また、処理後の冷却方法も材料特性に大きく影響するため、水冷、油冷、空冷、炉冷の中から最適な冷却方式を選択しなければなりません。

ポイント5：エネルギー効率と運用コストの検討

現代の熱処理炉選定では、安全機能とエネルギー効率の両立が重要な課題となっています。

安全機能としては、防爆パネルや適切な換気システムなど、炉の安全な運転を確保する設備が必要不可欠です。また、運転コストを最小限に抑え、環境への影響を低減するため、炉のエネルギー効率に十分配慮する必要があります。

最新の熱処理炉では、自動化システムやデジタル制御技術の導入により、人為的ミスを減らしながら効率的な運用が可能となっています。

さらに、環境に配慮した設計により、エネルギー効率の向上や排出ガスの削減を実現し、長期的な運用コストの削減と環境負荷の軽減を両立できる炉を選択することが重要です。

熱処理炉の今後の展望

熱処理炉業界は、スマート技術と環境配慮の両輪で大きな変革期を迎えています。

AIやIoT技術の導入により、プロセス全体の効率化が進むと同時に、精度の高いモニタリングが実現されています。

リアルタイムのデータ分析によって温度や加熱時間の自動調整が可能となり、従来では考えられない精密な制御が実現されるでしょう。

一方で、脱炭素社会への対応も重要な課題となっており、水素燃料を活用したゼロエミッション技術や電熱化への転換が進んでいます。

さらに自動化技術の普及により、省人化と作業効率の向上が同時に実現され、ヒューマンエラーの防止にもつながります。

技術革新により製品品質の向上とコスト削減を両立させながら、持続可能な製造プロセスの構築が期待されているのです。

まとめ

熱処理炉は、金属材料の加熱から冷却までを一貫して管理する専門設備であり、製品形状を変えることなく材料内部の特性を改善する重要な役割を担っています。

この技術により、焼入れや焼戻し、焼きなましなどの処理を通じて、金属に強度や靭性、バネ性などの様々な特性を付与することが可能です。

熱処理炉は熱源と構造によって以下のように分類されます。

現在の熱処理炉市場では、エネルギー効率の向上と自動化・デジタル化が重要なトレンドとなっています。IoTセンサーやAI技術の導入により、プロセスの監視や制御が高度化し、効率性の向上が実現されています。

製造業の競争力強化には、用途に応じた最適な熱処理炉の選択と、デジタル技術を活用した効率的な運用が不可欠といえるでしょう。
